一、先看标准（必须遵守）

• GB/T 7946-2008《脉冲电子围栏及其安装和安全运行》（国标，必看）

• 电压：5kV–10kV，能量≤5J，安全不致命

二、全套安装步骤（从 0 到通电）

1）前期准备（1 天）

（1）现场勘测

• 量周界总长、转角、高低差

• 确定：防区数（每防区≤500m）、主机位、电源位、接地位

（2）材料清单（常用 6 线制）

• 终端杆（每防区两端 + 转角）

• 承力杆（直线每 25–40m 一根）

• 中间杆（每 3–5m 一根）

• 绝缘子、合金线（铝镁 / 不锈钢，≥1.8mm）、紧线器、线连接器

• 脉冲主机（单 / 双防区）、防水箱、避雷器

• 接地桩（铜包钢≥1.5m）、接地线≥6mm²

• 警示牌（每 5–10m 一块）

（3）工具

电锤、水平仪、万用表、紧线钳、扳手、绝缘胶带、扎带

2）定位与立杆（核心）

（1）放线标记

• 终端杆：防区起止、转角 > 15° 处

• 承力杆：直线25–40m

• 中间杆：3–5m

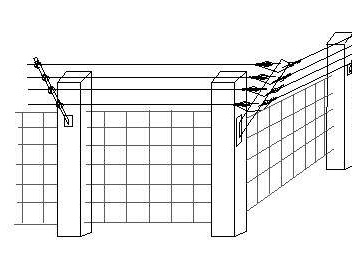

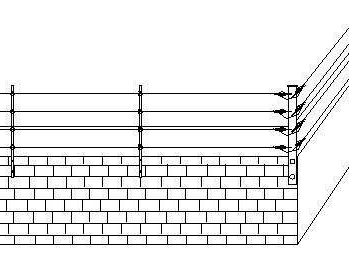

（2）围墙顶安装（最常见）

• 打孔：φ12 钻头，深 7cm

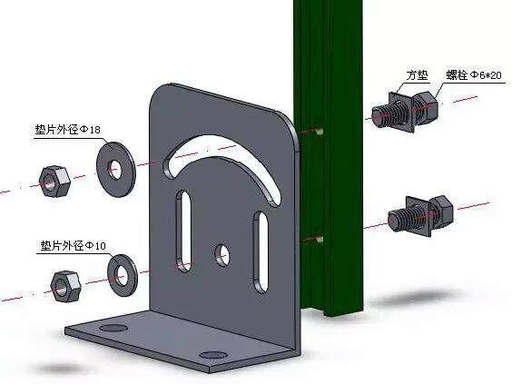

• 膨胀螺丝固定万向底座

• 终端杆：向外倾斜 15–30°（防攀爬）

• 杆垂直偏差≤1°

（3）落地安装（无围墙）

• 挖坑：300×300×400–500mm

• C25 混凝土浇筑，养护≥24h

3）挂绝缘子 + 布线（最耗时）

（1）装绝缘子

• 终端杆：收紧式绝缘子（带紧线功能）

• 中间杆：普通绝缘子

• 高度：6 线制通常下沿距地 1.2m，上沿 1.8m

（2）拉合金线（关键！松紧决定误报）

从终端杆开始，预留 30cm

穿过收紧绝缘子，缠绕≥5 圈

直线段用紧线器拉至张力适中（150–200N）

每线平行，间距一致，不交叉、不搭线

转角用专用线夹，弯曲半径≥线径 10 倍

4）主机与接地（防雷、防误报核心）

（1）主机安装

• 位置：防区中部、干燥、避高温 / 强电

• 固定在防水箱内，IP65+

（2）接线（必照图）

• 高压输出 → 围栏第 1、2 线（回路）

• 避雷器串在高压线上，接地端接接地系统

• 报警输出 → 报警主机 / 声光 / 联动摄像头

• 电源：DC12V/24V 或 220V 适配器

（3）接地（重中之重！）

• 打3 根接地桩（≥1.5m），间距≥2m

• 接地线≥6mm²，并联所有接地桩

• 连接：主机 GND、避雷器、防水箱外壳

• 接地电阻：≤10Ω（最好≤4Ω），不够加桩或降阻剂

5）调试通电（最后一步）

1. 断电检查：无短路、无搭线、绝缘良好

2. 通电：主机指示灯正常（电源 / 防区）

3. 测电压：5–10kV（用高压探针）

4. 模拟报警：

• 短路：线间短接 → 主机报警

• 断路：剪断一根线 → 主机报警

5. 连续试运行24h，无误报即可交付
